定制型植物表型平台







简介:

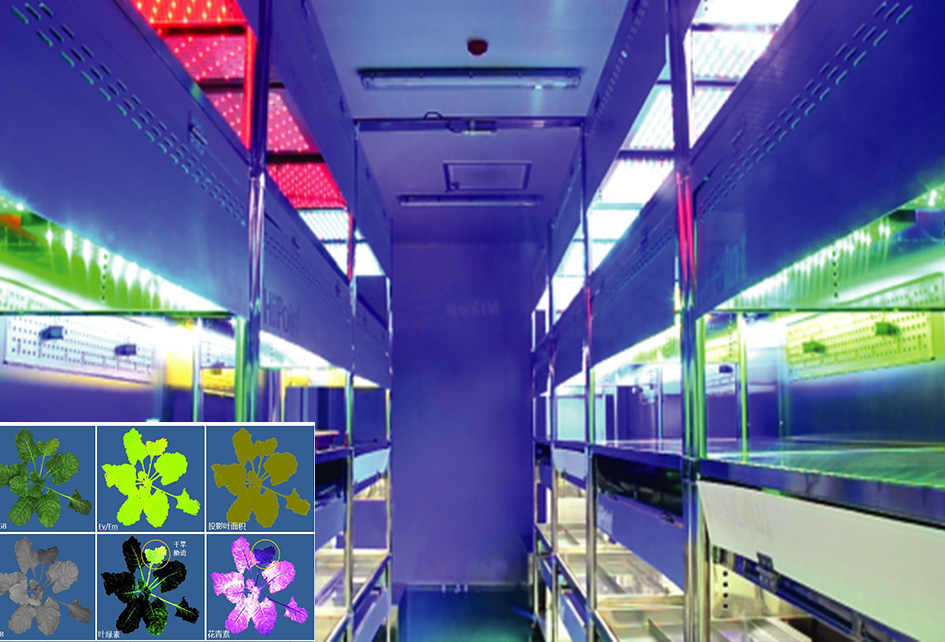

移动气候室植物表型平台是一种将移动气候室与表型信息获取模块相结合,利用安装于移动气候室内的可升降导轨,搭载一种或多种表型信息获取模块,可以全自动获取大量小型植株(边长6.5cm标准方形花盆)表型信息的表型平台系统。移动气候室植物表型平台安装使用便捷,采购后可露天场地直接搭建使用,可自由变更使用地点。单间移动气候室可搭载8套抽屉式培养架,可种植4096盆植物样本,其中可通过表型信息获取模块获取1664盆植物样品的表型信息。


系统组成

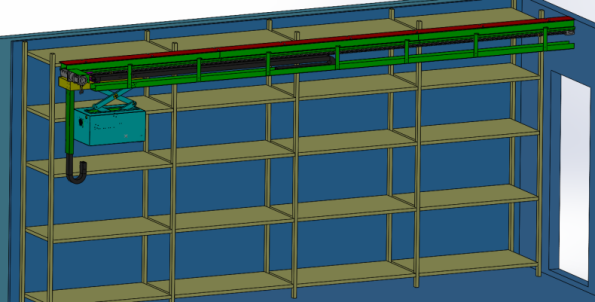

桁架式行走装置:

可升降导轨可实现垂直移动与水平移动,水平方向行程4500mm,13个测量点,定位精度±0.25mm;垂直行程600mm,2个测量点,定位精度±0.25mm。导轨可搭载表型信息获取模块移动,实现26个测量点的表型信息获取。


抽屉式培养架

每套抽屉式培养架包含两层固定式层板种植区与两层抽屉式层板种植区。每个层板种植区可放置4套搭载32个花盆的标准生长托盘。其中抽屉式层板种植区上的植物样本可由表型信息获取模块获取表型信息,固定式层板种植区可扩展种植区面积,增加可种植植物样品数量。


成像系统:

成像系统中包含可见光相机、多光谱/高光谱相机、热红外相机、激光扫描仪等表型测量设备,补光卤素灯,工控机控制系统等子系统。


软件分析系统:

软件分析系统中包含成像设备控制系统、数据采集与存储系统、数据分析系统、数据统计与可视化展示系统、报警监控系统等。


系统功能

可见光成像:

模块中配备的2000万像素工业相机可获取高分辨率植物照片,进而获取单株投影面积、单株叶片数量、单株投影周长、单株投影凸包长/短轴等植物单株表型信息。单叶片面积、单叶片周长、单叶片凸包长/短轴、单叶片颜色比例分析等植物叶片表型信息。测量精度±5mm。可获取植物可见光颜色构成比例、单株生长历程回放等植物生长状态信息。


多光谱成像:

模块中配备的RGN三通道多光谱相机可获取红(Red 660nm)、绿(Green 550nm)、近红外(NIR 850nm)等三个通道的多光谱信息,并通过软件计算分析获取归一化指数(NDVI)、简单比值指数(SR)、最优化土壤调整植被指数(OSAVI)、绿度指数(G)、比值植被指数(RVI)、差值环境植被指数(DVIEVI)、绿光归一化差值植被指数(GNDVI)等植被指数信息。
